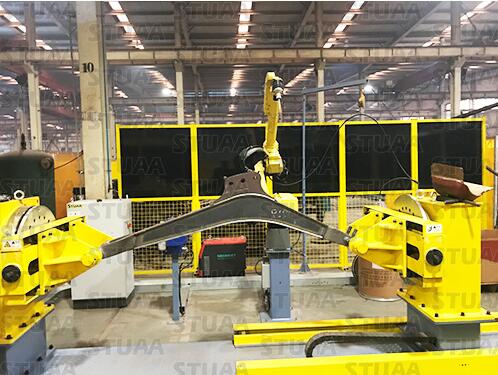

工程機械動臂斗桿機器人焊接系統
產品介紹：
本焊接機器人系統主要由1臺弧焊機器人、1套美國林肯焊接電源、1套M型頭尾架非聯動變位機（單方向任意角度旋轉）、1套機器人焊槍系統、1套防碰撞傳感器、1套清槍剪絲裝置、1套手動工裝夾具、1套水箱、1套集成控制系統等組成。
本焊接機器人系統主要由1臺弧焊機器人、1套美國林肯焊接電源、1套M型頭尾架非聯動變位機（單方向任意角度旋轉）、1套機器人焊槍系統、1套防碰撞傳感器、1套清槍剪絲裝置、1套手動工裝夾具、1套水箱、1套集成控制系統等組成。
序號 | 項目 | 內容 |
1 | 基本配置 | 機器人倒裝（C型梁）+地軌行走機構+M型單軸頭尾架變位機（尾座可調范圍：2500mm） |
2 | 機器人 | Fanuc-M-10iA/8L,機器人6軸，負載8kg,大運動半徑2028mm |
3 | 焊接電源 | Lincoln E500 |
設備亮點
工程機械動臂、斗桿-機器人焊接系統的M型單軸變位機及機器人安裝正裝底座等結構設計.全部采用CAD計算機輔助設計；各關鍵部件及主要運動配合均進行了應力分析及計算機模擬。機座和底座選用的加工工藝，各個焊接結構件均做退火處理，為整機結構提供了堅實的保證。
三維演示圖
