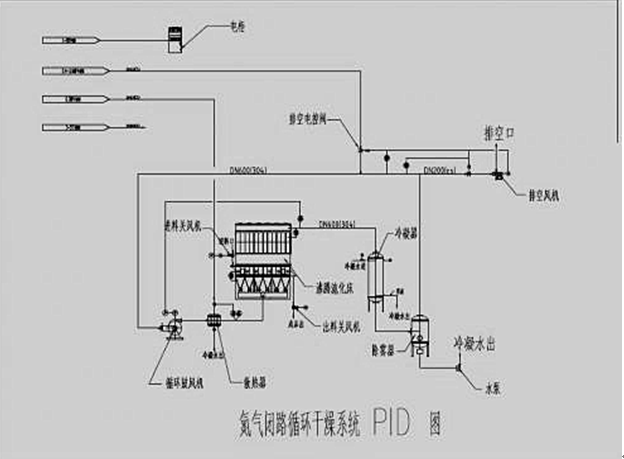

工作原理：

1. 充氮排氧過程：關閉相應的管路電動閥，開啟排空風機，抽氣一定時間后，當系統壓力表顯示一定值時，關閉相應的電動閥，關閉排空風機，開啟充氮電動閥，向系統充氮；當在線氧氣檢測裝置測量系統氧氣殘留量值小于要求時，程序控制器PLC發出指令，關閉充氮電動閥，系統充氮過程完成，進入下道工序。

2. 干燥過程：打開循環風機，開啟換熱器將系統溫度加熱到需要溫度，打開無極變頻進料系統，打開排水泵，開始干燥過程；熱風與沸騰流化床中物料進行熱交換，尾氣從流化床出風口排出，經冷凝器、除霧器，冷卻除水后進入循環鼓風機，進行再次加熱干燥，經過一定時間的干燥符合產品終水份要求的成品排出干燥機收集，完成干燥過程。

3. 溶劑冷凝回收過程：干燥循環風經循環風管、冷凝器冷凝，由除水器回收溶劑排出系統收集，除去循環風中的水份后，再次進入干燥主機，完成溶劑回收過程。

4. 系統氮?dú)獗Ｗo(hù)：氮?dú)獗Ｗo(hù)主要由在線氧氣檢測儀器自動控制，當含氧量超標時，自動打開充氮?dú)鈩?dòng)閥，向干燥系統充氮，當系統氧氣殘留量低于要求值時，自動關閉充氮?dú)鈩?dòng)閥，保證系統安全運行。

5. 系統過壓保護：當系統壓力超過設定值時，壓力檢測裝置動作，開啟排空氣動閥，排空風機運行，自動排空，當系統壓力符合要求時，壓力檢測裝置復位，自動關閉排空氣動閥、排空風機，系統正常運行。
