1  礦用隔爆兼本安型計算機的產品介紹

1.1  用途及特點

 KJD660礦用隔爆兼本安型計算機（以下簡稱計算機）是礦用隔爆兼本安型設備，適用于有甲烷、煤塵爆炸危險的環境，作為各種設備的自動控制設備，它具有邏輯運算、圖像顯示及遠距離數據傳輸?shù)裙δ埽梢赃m應各種控制對象，滿足井下視頻監控、集控等要求。

1.2  防爆型式

礦用隔爆兼本安型，標志為“Ex d [ib]ⅠMb”。

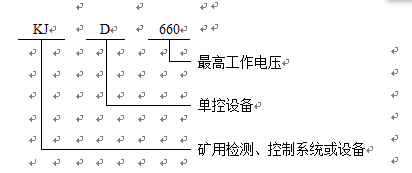

1.3  命名

2  礦用隔爆兼本安型計算機的環境條件

2.1在下列條件下應能正常工作：

a) 環境溫度：0℃～+40℃；

b) 平均相對濕度：不大于95％（+25℃）；

c) 大氣壓力：80kPa～106kPa；

d) 煤礦井下有瓦斯，煤塵等爆炸危險的環境；

e) 無強烈震動和沖擊的地方；無直接滴水、淋水場合；

f) 無破壞金屬和絕緣材料的腐蝕性氣體的地方。

2.2 計算機能承受的最惡劣的貯運條件為：

 a) 高溫：  +60℃；

 b) 低溫：  -40℃；

 c) 平均相對濕度：95％（+25℃）；

 d) 振動：  加速度20m/s²；

 e) 沖擊：  峰值加速度300m/s²。

3  技術參數

3.1  供電電源

a) 工作電壓：交流127 V /660 V（變壓器帶抽頭）；

b）輸入視在功率：≤100VA；

3.2  以太網電口（非安）：

a)計算機網口數量：1路；

b) 傳輸方式：TCP/IP協議的以太網電信號傳輸；

c) 傳輸速率：10/100Mbps自適應；

d) 信號工作電壓峰值：1V～5V；

e) 傳輸距離：10m（MHYV 2*4型電纜）；

3.3  本安USB接口（+、-、D+、D-）

（1）接口數量：2路

（2）數據接口（D+、D-）

a) 傳輸方式：USB 2.0；

b) 工作電壓峰峰值：5V～9V；

c) 最大傳輸距離：2m（MHYV 1*4型電纜）

（3）直流電源輸出接口（+、-）

a）額定電流100mA

b）輸出電壓范圍4.5V～5.5V。

3.4 主機參數（符合MT/T680-1997第3.5.1條）

a) 支持Windows XP操作系統

b) CPU主頻：支持Intel® Atom雙核D525 1.8G處理器（無風扇）

c) 分辨率：1064*768

d) 顯示器：19英寸

e) 存儲器容量：500G

f) 顯示器類型：液晶顯示器

3.5 礦用隔爆兼本安型計算機的主要功能

a) 聯網功能：可通過以太網電接口與其它設備聯網。

b) 信息處理：可通過USB接口接入鼠標、鍵盤等設備進行操作。

4  礦用隔爆兼本安型計算機主要結構特征及工作原理

4.1外形尺寸及重量

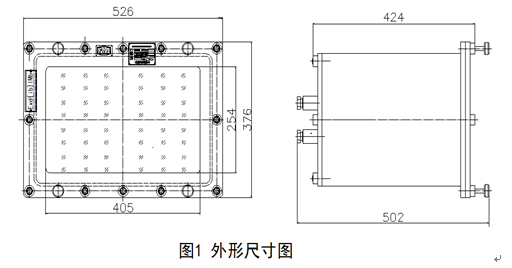

a)外形尺寸（如圖1，長×寬×高）：526mm×376mm×502mm；

b) 重量：約85 kg。

5礦用隔爆兼本安型計算機的安裝與使用

KJD660礦用隔爆兼本安型計算機應由技術人員帶至現場安裝，應盡量將計算機安裝于便于維修和檢查的地方。也可嵌入相應操作臺。
    本計算機可根據不同的控制對象裝載或編制不同的軟件模塊，該項工作均由專業人士進行。
