低壓感應電機，又稱低壓異步電機，是一種交流電動機。根據功率相位的不同，可分為單相和低壓三相異步電機。感應電動機的主要結構由定子和轉子兩部分組成。此外，還有端鈴，軸承，電機架等部件。下面將詳細介紹低壓三相異步電機的主要結構。

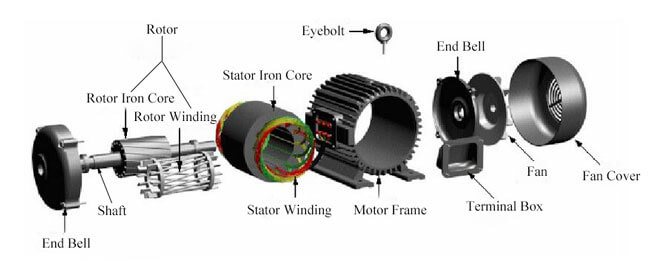

低壓三相異步電機的主要結構

定子

定子是低壓三相異步電機的固定部分，由定子鐵芯，定子繞組和電動機架組成。

a.低壓三相異步電機的定子鐵芯

作為低壓三相異步電機磁路的一部分，它安裝在電機框架內。它是一個空心圓柱體，其外壁連接到電機框架。并且定子繞組放置在鐵芯內部的槽中。為了減少鐵芯的損耗，定子鐵芯堆疊有0.5mm厚的硅鋼板。

b.低壓三相異步電機的定子繞組

它是低壓三相異步電機電路的一部分，通過感應三相交流電流產生旋轉磁場。定子繞組用絕緣銅線纏繞并嵌入定子槽中，定子槽由繞組和槽之間的絕緣材料隔開。

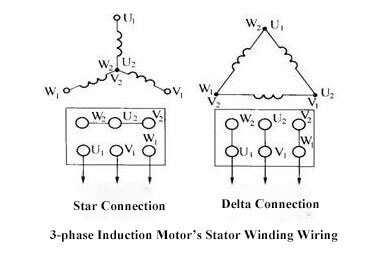

用于低壓三相異步電機的定子繞組的連接方法，并非所有這些都在星形連接（Y連接）中鏈接。但只有在大容量和高電壓的情況下，它們才會以這種方式連接。通常，對于小容量和低電壓感應電動機，三相定子繞組的六個線端被拉出以三角形連接（Δ連接）或星形連接（Y連接）連接。這樣，低壓三相異步電機可以應用于兩個不同水平的供電電壓，例如星形連接引入380V電源，三角形連接用于220V電源，可以滿足啟動要求。換句話說，它被設計為380V電源的三角形連接，并在啟動時變?yōu)樾切芜B接，以達到降壓?jiǎn)?dòng)的目的。

c.低壓三相異步電機的電機機架

固定定子鐵心和定子繞組，并用兩個端鈴支撐轉子。同時，它保護整個低壓三相異步電機的電磁鐵部分并消散電動機運行過程中產生的熱量。框架通常由鐵或鋁制成。

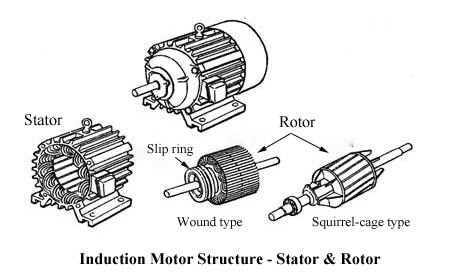

低壓三相異步電機的定子

轉子

轉子是低壓三相異步電機的旋轉部分，包括鐵芯，繞組和軸等。

a.低壓三相異步電機的轉子鐵芯

它也是磁路的一部分，通常由硅鋼堆疊并固定在軸上。

b.低壓三相異步電機的軸

它起到轉換扭矩和支撐轉子的作用。它通常由中碳鋼或合金鋼制成。

c.低壓三相異步電機的轉子繞組

在切割定子磁場時產生感應電流，在旋轉磁場的作用下，迫使轉子旋轉。根據結構的不同，可分為鼠籠式轉子和繞線轉子兩種。

繞線型轉子繞組可以連接成星形或三角形連接。通常，小容量轉子連接成三角形，而大容量和中容量轉子連接成星形。這三個繞組線端通過一組電刷連接到固定在軸上的三個滑環。它可以將外部電阻連接到轉子繞組電路。串電阻的目的是改善電動機特性或調節轉速。

鼠籠式轉子的繞組結構與定子的繞組結構完全不同。轉子鐵芯上有槽，每個槽上都有一個桿。將所有桿連接到槽外部的鐵芯的兩端分別形成短路。如果鐵芯從定子上移除，則繞組形狀就像一個鼠籠。有些酒吧是銅制的，有些是鋁制的。如果繞組是銅制的，則將準備好的裸銅條插入鐵芯槽中，然后在兩端蓋上銅環，然后焊接; 如果繞組由鋁制成，則熔煉鋁液直接鑄在轉子鐵芯的槽上，一次鑄造環和風扇葉片。

低壓三相異步電機的轉子
